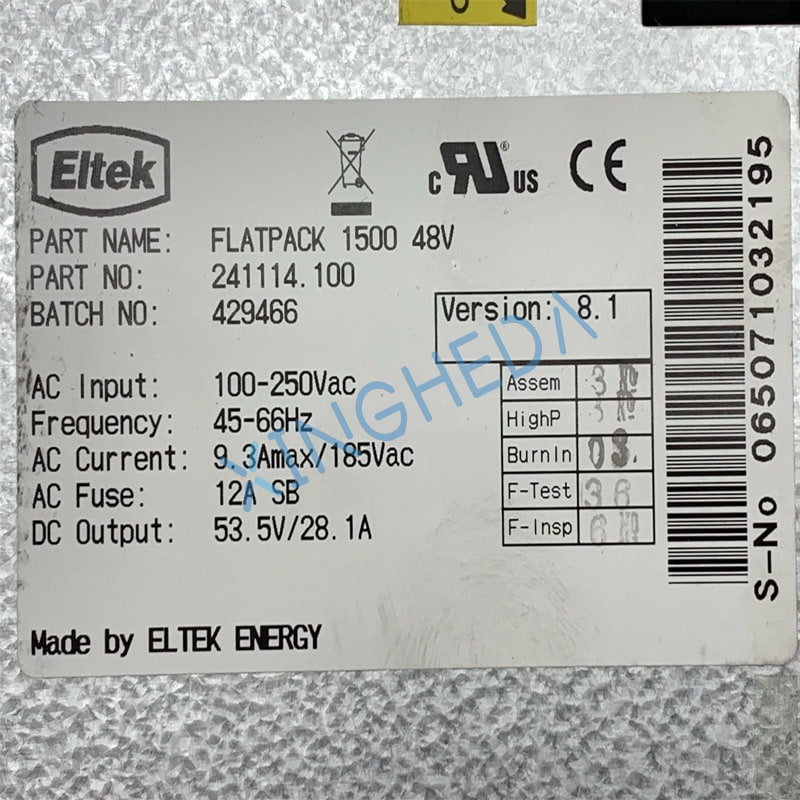

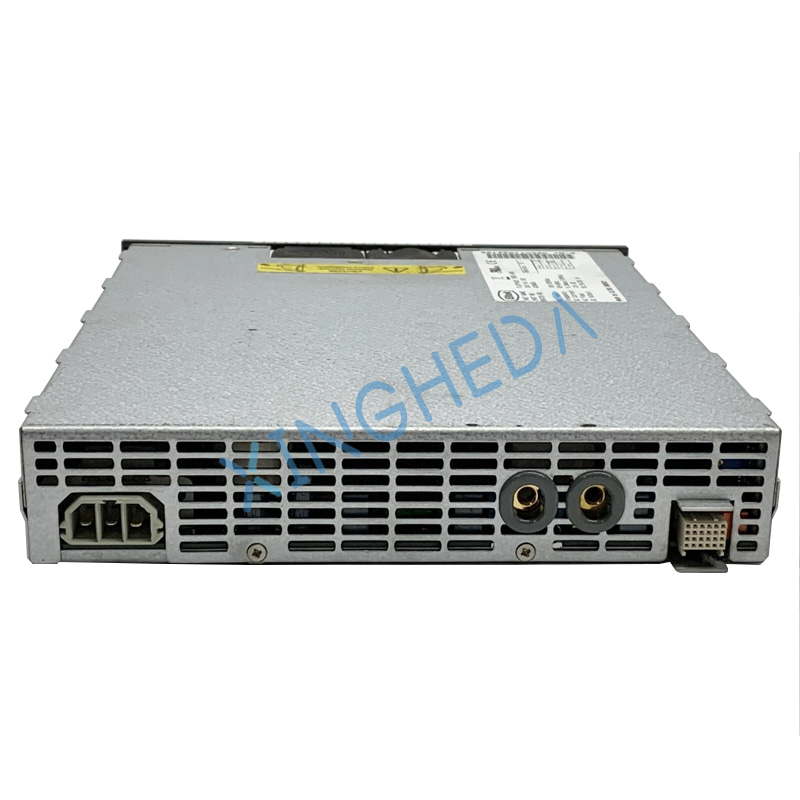

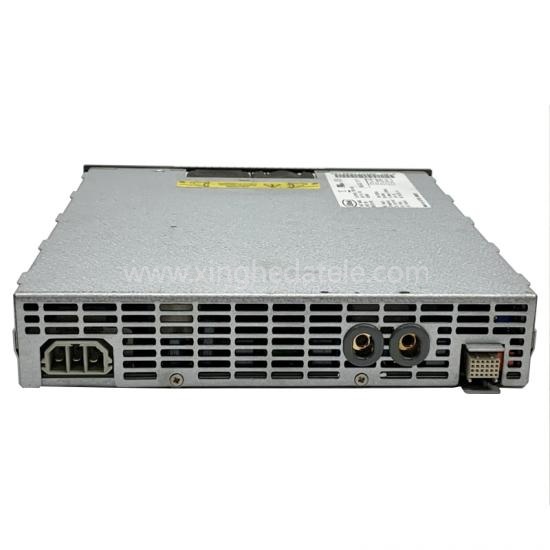

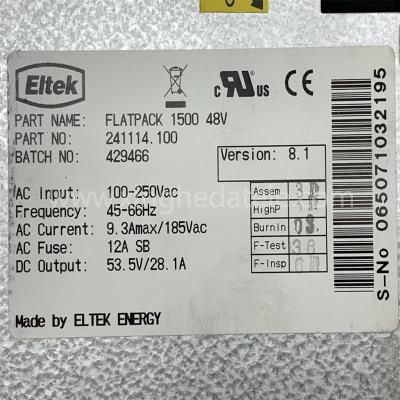

Eltek 241114.100 Flatpack2 48/1500 مقوم 48V 1500W

المواصفات الفنية

1. دخل التيار المتردد

• جهد الدخل الاسمي: 230 فولت تيار متردد
• نطاق دخل التشغيل: 85 – 300 فولت تيار متردد (نافذة التشغيل المقدرة 185–275 فولت تيار متردد)
• تردد الدخل: 45 – 66 هرتز
• أقصى تيار دخل عند 230 فولت تيار متردد والحمل الكامل: 11.6 أمبير
• مصهر دخل داخلي، حماية مدمجة من زيادة التيار والصواعق

2. خرج التيار المستمر

• قدرة الخرج المقدرة: 1500 واط
• جهد الخرج المقدر: 48 فولت تيار مستمر
• أقصى تيار خرج: 31 أمبير
• جهد الطفو الافتراضي: 53.5 فولت تيار مستمر
• نطاق جهد الخرج القابل للضبط: 42.0 فولت تيار مستمر ~ 57.6 فولت تيار مستمر
• دقة تنظيم الجهد الساكن: ±0.5% (حمل 10% – 100%)
• تموج وضوضاء الخرج:
• مشاركة تيار نشطة وتلقائية للوحدات المتوازية
• تحديد تيار ثابت عند حالة القصر، مع استعادة تلقائية بعد إزالة العطل

3. الكفاءة والأداء الحراري

• الكفاءة القصوى: ≥ 93%
• الكفاءة النموذجية: أكثر من 92% عند حمل 40% ~ 90%
• التبريد: مراوح حمل حراري مزدوجة متغيرة السرعة يتم التحكم بها حسب درجة الحرارة
• الضوضاء المسموعة:
• متوسط زمن التعطل للمروحة: > 200,000 ساعة (وفقًا لـ Telcordia SR-332)

4. التصنيفات البيئية

• درجة حرارة التشغيل: -40°C ~ +75°C
  • إخراج كامل بقدرة 1500 واط: -40°C ~ +55°C
  • خفض تلقائي للقدرة فوق +55°C
• درجة حرارة التخزين: -40°C ~ +85°C
• الرطوبة النسبية: 5% ~ 95% RH، بدون تكاثف
• جهد تحمل العزل: 3 kV AC بين الإدخال والإخراج

5. الأبعاد الميكانيكية

• الحجم (العرض × الارتفاع × العمق): 109 mm × 41.5 mm × 327 mm
• الوزن الصافي: 1.95 kg
• عامل الشكل: فتحة رف قياسية 1U Flatpack2، قابلة للتبديل أثناء التشغيل

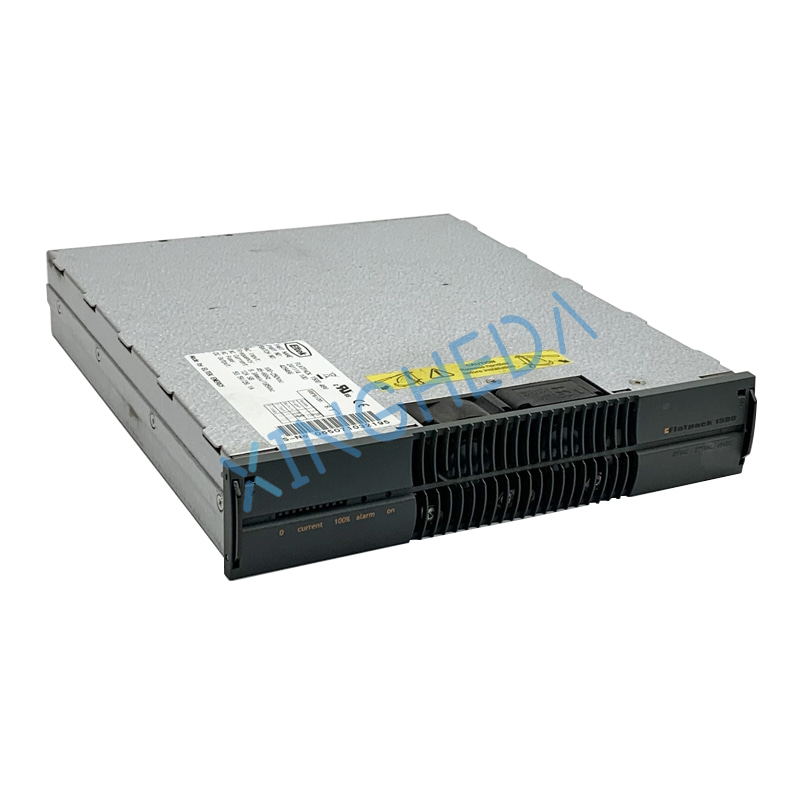

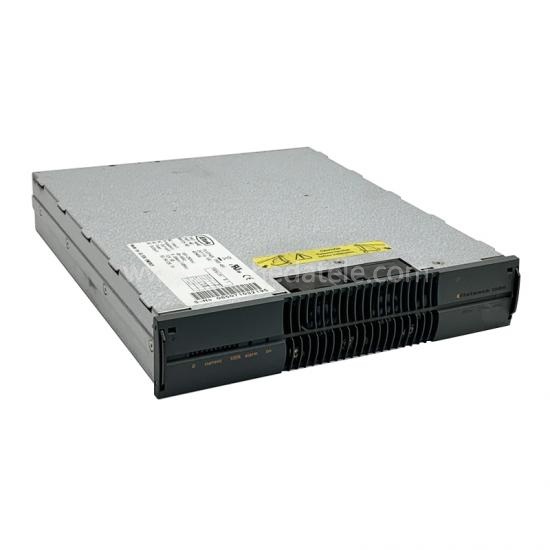

6. المؤشرات والاتصالات

• مؤشرات حالة LED أمامية بثلاثة ألوان:
  • الأخضر OK: التشغيل الطبيعي
  • الأصفر WARN: تحذيرات بسيطة (درجة حرارة مرتفعة، سرعة مروحة منخفضة، انخفاض جهد الإدخال، تحديد التيار)
  • الأحمر FAULT: أعطال إيقاف حرجة (OVP، دائرة قصر، تعطل المروحة، قفل بسبب ارتفاع درجة الحرارة)
• واجهة الاتصال: ناقل CAN، متوافقة مع وحدة التحكم Smartpack2، وتدعم إدارة الشبكة عن بُعد عبر SNMP

7. وظائف الحماية الكاملة

• حماية الجهد الزائد للإخراج (OVP) مع إيقاف مقفل
• تحديد تيار ثابت عند حدوث قصر، مع استعادة تلقائية
• حماية من ارتفاع درجة الحرارة (خفض القدرة أولاً، ثم إيقاف كامل عند درجة الحرارة القصوى)
• قفل انخفاض/ارتفاع جهد دخل التيار المتردد
• كشف تعطل المروحة وإيقاف التشغيل
• حماية من عكس القطبية، وكبح الاندفاعات الكهربائية
