وحدة النطاق الأساسي (BBU): ماذا تعني BBU؟

ما هي وحدة النطاق الأساسي؟ فهم وحدة النطاق الأساسي (BBU)

في مناقشة اليوم، نستكشف وحدة النطاق الأساسي (BBU), وهي مكون حاسم في شبكة النفاذ الراديوي (RAN). تغطي هذه المقالة دورها، وأهميتها، ووظائفها الأساسية، وهندستها الداخلية، والمنتجات الواقعية التي تبث الحياة في هذه التكنولوجيا في شبكات الجيل الرابع (4G) والجيل الخامس (5G).

تُعد وحدة النطاق الأساسي (BBU) لبنة أساسية لأنظمة الاتصالات اللاسلكية، لا سيما في الشبكات الخلوية. وهي تعالج إشارات النطاق الأساسي — وهي الترددات الأصلية لعمليات الإرسال قبل خضوعها للضمْن (التعديل). تتولى وحدة النطاق الأساسي مسؤولية تحويل هذه الإشارات وتأطيرها وضمنها لضمان إرسال فعال وموثوق. بشكل أساسي، تعمل وحدة النطاق الأساسي بمثابة "الدماغ" لنظام المحطة القاعدية، حيث تنسق التواصل الفعال بين عناصر الشبكة المختلفة. ونظراً لأن الإشارات التي تتعامل معها تحمله المعلومات في شكلها الخام غير المضمّن، فإن وحدة النطاق الأساسي بالغة الأهمية للحفاظ على سلامة الصوت والرسائل ومبيّنات (بيانات) الجوال طوال سلسلة التسليم.

التعريف: ماذا تعني BBU؟

BBU يرمز إلى وحدة النطاق الأساسي. وهي تعالج إشارات النطاق الأساسي وتلعب دوراً محورياً في شبكات الجيل الرابع LTE والجيل الخامس 5G. في بيئات الجيل الخامس، تكون وحدة النطاق الأساسي مسؤولة عن إدارة جميع حزم بروتوكولات الجيل الخامس وضمان الاتصال السلس ومنخفض الكمون بشكبة الجيل الخامس الأساسية. بموجب مواصفات الجيل الخامس، يتم تقسيم وحدة النطاق الأساسي التقليدية متجانسة البنية منطقياً إلى وحدة مركزية (CU) ووحدة موزعَة (DU), ورغم ذلك تستمر الأجهزة المجتمعة في أداء مهمة معالجة النطاق الأساسي الشاملة.

كيف تعمل وحدة النطاق الأساسي (BBU)؟

تؤدي وحدة النطاق الأساسي عدة وظائف بالغة الأهمية في نظام الاتصالات اللاسلكية:

1. معالجة الإشارات — تتولى وحدة النطاق الأساسي المعالجة الرقمية للمعلومات بين المحطة القاعدية (BS) والأجهزة المحمولة. وهي تمكن إرسال الصوت والبيانات عالية السرعة عن طريق تفسير وترميز وإدارة ترددات النطاق الأساسي المخصصة لكل مستخدم متصل.
2. الربط البيني للشبكات — تتصل وحدة النطاق الأساسي بكل من شبكة الراديو والشبكة الأساسية. وهي تتصل بالشبكة الأساسية عبر كابلات التوصيل الخلفي للألياف الضوئية، مما يدعم وظائف إدارة الشبكة ويضمن تدفق البيانات ثنائي الاتجاه بسلاسة.
3. موارد الراديو وظائف التحكم — تدير وحدة النطاق الأساسي موارد الراديو، وتتعامل مع التحكم في الطاقة، وتشرف على صيانة النظام لضمان تشغيل المحطة القاعدية بكفاءة وجودة عالية عبر جميع الخلايا المخدومة.
4. التكامل مع رؤوس الراديو البعيدة (RRH / RRU) — تعمل وحدة النطاق الأساسي جنباً إلى جنب مع رؤوس الراديو البعيدة. تنتقل بيانات النطاق الأساسي عبر روابط التوصيل الأمامي للألياف الضوئية (CPRI / eCPRI) إلى وحدات الراديو البعيدة (RRU) الموزعة والمرتّبة بالقرب من هوائيات موقع الخلية، حيث تُحول الإشارات الرقمية إلى تردد راديوي للإرسال عبر الهواء — والعودة مرة أخرى على مسار الاستقبال.
5. هندسة شبكة النفاذ الراديوي السحابية (C-RAN) — في عمليات نشر شبكة النفاذ الراديوي السحابية (C-RAN)، تتم مركزة وحدات النطاق الأساسي وتجميعها داخل غرف معدات على طراز مراكز البيانات، بينما تظل وحدات الراديو البعيدة (RRU) موزعة في مواقع الخلايا الفعلية. يتيح هذا الفصل مشاركة الموارد، وتبسيط عمليات الترقية، وإدارة شبكة أكثر مرونة وقابلية للتوسع لمشغلي الهاتف المحمول.

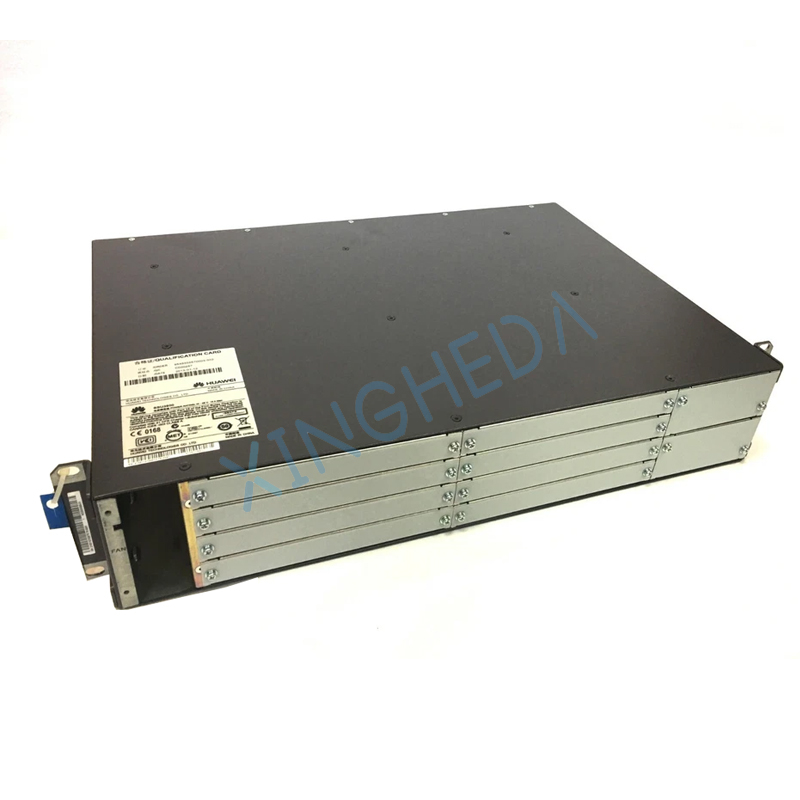

منتجات وحدات النطاق الأساسي الواقعية

تشحن العديد من الشركات المصنعة الكبرى أجهزة وحدات النطاق الأساسي المحسنة لأجيال الشبكات المختلفة. إليك أمثلة نموذجية يتم نشرها عادةً في الميدان:

ملاحظة: وحدة النطاق الأساسي (BBU) ووحدة الراديو عن بُعد (RRU/RRH) هما جزآن لنفس نظام محطة الأساس. تتولى وحدة BBU معالجة النطاق الأساسي الرقمي؛ بينما تتولى وحدة RRU/RRH تحويل الترددات الرادية (RF) والترشيح والتكبير بالقرب من الهوائي.

مكونات وحدة النطاق الأساسي (BBU)

يتم بناء نظام BBU متكامل من عدة وحدات وظيفية، لكل منها مهمة فريدة.

الوحدة المركزية (CU)

• برتوكول تقارب بيانات الحزم (PDCP):يدير تجميع وتجزئة حزم البيانات لضمان نقل البيانات بكفاءة.
• برتوكول تكييف بيانات الخدمة (SDAP):يتولى ربط تدفقات البيانات بمستويات جودة الخدمة (QoS) المناسبة.
• وائف مستوى التحكم:تدير الإشارات ومعلومات التحكم الأساسية لتشغيل الشبكة.
• وائف مستوى المستخدم:مسؤولة عن معالجة وإعادة توجيه بيانات حمولة المستخدم النهائي الفعلية.

الوحدة الموزعة (DU)

• التحكم في وصلة الراديو (RLC):يدير وظائف طبقة وصلة البيانات مثل تصحيح الأخطاء والتحكم في التدفق.
• التحكم في الوصول للوسائط (MAC):يتحكم في الوصول إلى وسط الإرسال المادي، ويتولى الجدولة وتخصيص الموارد.
• الطبقة المادية (PHY):تدير الإرسال المادي للبيانات، بما في ذلك التعديل وإزالة التعديل.
• المعالجة في الوقت الفعلي:تضمن معالجة في الوقت المناسب وبزمن استجابة منخفض لتلبية متطلبات التوقيت الصارمة لخدمات 5G الحديثة.

وحدة الراديو (RU / RRH)

• جهاز إرسال الترددات الرادية (RF):يحول إشارات النطاق الأساسي إلى إشارات ترددي راديوي (RF) للإرسال.
• جهاز استقبال الترددات الرادية (RF):يحول إشارات التردد الراديوي المستلمة مرة أخرى إلى إشارات نطاق أساسي.
• الترشيح:يزيل الترددات غير المرغوب فيها خارج النطاق لتحسين وضوح الإشارة.
• التكبير:يزيد من قوة الإشارة للوصول إلى منطقة التغطية اللاسلكية المستهدفة.

الواجهات

• واجهة النطاق الأمامي (eCPRI / CPRI):تربط الوحدة المركزية/الموزعة (CU/DU) بوحدة الراديو (RU)، مما يتيح اتصالاً عالي السرعة ومنخفض زمن الاستجابة.
• واجهة النطاق الخلفي:تربط وحدة BBU بالشبكة الأساسية، مما يسهل نقل البيانات بين محطة الأساس ونواة الشبكة.
• واجهة المزامنة:يضمن دقة التوقيت والتردد عبر عقد الشبكة، وهو أمر بالغ الأهمية للحفاظ على التزامن بين العناصر.

وظائف التحكم والإدارة

• تخصيص الموارد:يدير توزيع النطاق الترددي وموارد الحوسبة والإرسال لتحقيق الأداء الأمثل.
• تحكم الطاقة:يضبط مستويات طاقة الإرسال لتحسين جودة الإشارة وتقليل التداخل بين الخلايا.
• إدارة التسليم:يشرف على انتقال الأجهزة المحمولة بين مواقع الخلايا للحفاظ على الاتصال المستمر.

معالجة الإشارات

• الترميز / فك الترميز:يحول البيانات إلى تنسيق قابل للإرسال، ثم يعيدها إلى شكلها الأصلي عند الاستقبال.
• الضمْن / فك الضمْن:يتحكم في تحويل إشارات النطاق الأساسي إلى إشارات تردد راديوي (RF) للإرسال والعكس صحيح.
• معالجة الإشارات الرقمية (DSP):ينفذ عمليات رياضية معقدة لتحسين جودة وموثوقية الإشارات المرسلة والمستقبلة.

الأسئلة الشائعة (FAQ)

السؤال 1: ما الفرق بين وحدة نطاق أساسي (BBU) ووحدة لاسلكية عن بُعد (RRU / RRH)؟

ج: وحدة النطاق الأساسي (BBU) مسؤولة عن معالجة النطاق الأساسي الرقمي - التشفير، التضمين، معالجة البروتوكولات، والربط بشبكة الأساس - وعادة ما يتم تثبيتها في الداخل داخل غرفة المعدات. أما وحدة الراديو البعيدة (RRU/RRH) فتعالج نطاق التردد الراديوي: فهي تحول بيانات النطاق الأساسي الرقمي إلى موجات راديو ترددية (والعكس)، وتجري عملية التصفية والتخمير، وعادة ما تُثبت في الخارج بالقرب من الهوائي. وهما متصلتان عبر وصلات نقل أمامي من الألياف الضوئية.

س2: كيف يرتبط تقسيم وحدة التحكم المركزية ووحدة النطاق الموزعة (CU-DU) بوحدة النطاق الأساسي التقليدية (BBU) في شبكات الجيل الخامس (5G)؟

ج: في شبكات الجيل الرابع (4G)، كانت جميع وظائف النطاق الأساسي تقريباً تعمل داخل هيكل وحدة نطاق أساسي (BBU) واحد مدمج. وفي شبكات الجيل الخامس (5G)، يتم تقسيم هذه الوظيفة منطقياً: تتعامل CU مع بروتوكولات الطبقات العليا غير في الوقت الفعلي (PDCP، SDAP)، بينما تتعامل DU مع المعالجة للطبقات السفلى الحرجة من حيث الوقت (RLC، MAC، PHY). ويمكن لـ CU و DU العمل على أجهزة منفصلة أو منصات افتراضية، مما يمنح المشغلين مرونة في النشر، وتجميع الموارد، ودعم شرائح الشبكة.

س3: هل يمكن لوحدة النطاق الأساسي (BBU) العمل بمفردها بدون وحدة راديو بعيدة (RRU)؟

ج: لا. فوحدة النطاق الأساسي وحدها تنفذ فقط معالجة النطاق الأساسي الرقمي ولا يمكنها إرسال أو استقبال موجات الراديو. يتطلب نظام المحطة الأساسية الكامل وجود BBU بالإضافة إلى RRU/RRH (والهوائي) لتوفير الخدمة اللاسلكية للمستخدمين النهائيين.

س4: لماذا تُعد كابلات الألياف الضوئية مطلوبة بين وحدة النطاق الأساسي (BBU) ووحدة الراديو البعيدة (RRU)؟

ج: تتطلب بروتوكولات النقل الأمامي مثل CPRI (الجيل الرابع) و eCPRI (الجيل الخامس) نطاقاً تداولياً عالياً جداً ومزامنة زمنية دقيقة. لا تستطيع الكابلات النحاسية تلبية متطلبات الإنتاجية والكمون هذه، لذا يُستخدم الألياف الضوئية لنقل كميات كبيرة من بيانات النطاق الأساسي بين أجهزة النطاق الأساسي المركزية ووحدات الراديو البعيدة.

س5: هل تعمل منتجات وحدات النطاق الأساسي (BBU) الحقيقية مثل BBU5900، أو Nokia AMIA، أو Ericsson 4418 معاً عبر مصنعين مختلفين؟

ج: من المبدأ، يجب أن تتطابق وحدة النطاق الأساسي (BBU) ووحدة الراديو البعيدة (RRU) مع خط إنتاج نفس المورد ومعيار واجهة الهواء للتشغيل المتبادل، لأن واجهة النقل الأمامي وبروتوكولاتها خاصة بكل مورد. تم تصميم كل من هذه النماذج للعمل ضمن محفظة شبكة الوصول الراديوي (RAN) الخاصة بموردها - على سبيل المثال، تقترن HUAWEI BBU5900 مع وحدات RRU من هواوي، بينما يعد Ericsson 4418 B40T جزءاً من سلسلة المحطات الأساسية لإريكسون.
